【Cocos2d-x】使用 tolua++ 导出 C++ 类（3.x版本）

发表于 | 分类于 |

Cocos2dx 3.x 使用 Python 进行 Lua 绑定，除了为每个类定制配置文件 *.ini 之外，还需要修改可执行脚本 generator.py。

版本之痛，痛中之痛；环境之难，难中之难。

cocos2d-x3.x 与 2.x 很不一样，关于 Lua 绑定也不同。在 2.x 版本，引擎目录下有个 tolua++.exe 文件，通过包描述文件 *.tolua，执行脚本 build.bat 来一键导出。而在 3.x 版本，描述文件换成了 *.ini，然后编写 python 脚本 generator.py，使用 python 来导出。

工程结构

首先来看一下 cocos2d-x3.x 的源码目录结构，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
|-cocos2d-x-3.x
    |-build
    |-docs
    |-tests
    |-templates
    |-extensions
    |-external
    |-tools
        |-tolua
            |-genbindings.py
            |-cocos2dx.ini
            |-cocos2dx_ui.ini
            |-...
            |-README.mdown
        |-bindings-generator
            |-libclang
                |-libclang.dll
                |-libclang.so
                |-libclang.dylib
            |-clang
                |-cindex.py
            |-generator.py
    |-cocos
        |-2d
        |-...
        |scripting
            |-js-bindings
            |-lua-bindings
                |-auto
                    |-api
                        |-Action.lua
                        |-...
                    |-lua_cocos2dx_auto.hpp
                    |-lua_cocos2dx_auto.cpp
                    |-lua_cocos2dx_ui_auto.hpp
                    |-lua_cocos2dx_ui_auto.cpp
                    |-...
                |-scripting
                    |-init.lua
                    |-...

build 为工程目录，docs 帮助文档，tests 官方示例，templates 为创建项目时使用的模板，extensions 为源码的一些扩展，external 为外部库，主要是一些第三方的基础库，比如物理引擎、md5、json 等等。重点要介绍的是 tools 和 cocos 这两个文件夹。

  • cocos 目录是 cocos2d-x 引擎的 C++ 源码，其中 cocos/scripting 为导出的脚本，包括 js 和 lua，分别放在 cocos/scripting/lua-bindings 和 cocos/scripting/js-bindings 目录下；cocos/scripting/lua-bindings/auto 为 tolua 生成文件存放的地方。
  • tools 目录下是 cocos2d-x 非常实用的一些工具，包括创建项目、编译项目、运行项目的控制台命令等，这里我们要看的是 tolua 和 bindings-generator 这两个文件夹；tolua 下是包描述文件和可执行脚本 genbindings.py，binding-generator 目录下则是需要用到的一些库或脚本。

环境配置

在开始之前需要做一个准备工作，就是配置环境，主要配置的是 python 环境，在 tools/tolua/README.mdown 中其实已经有关于环境配置的说明：

  • 首先，安装 ndk 并配置环境变量 NDK_ROOT；
  • 然后，下载安装 python2.7，注意必须安装 32 位版本，下载地址：python2.7.3；
  • 配置 python 环境变量 PYTHON_BIN；
  • 下载安装 python 库 pyyaml，下载地址：pyyaml，pyyaml 安装的时候会读取 python 安装路径并将结果安装在 %PYTHON_BIN%\Lib\site-packages 目录下；
  • 下载 python 库 pyCheetah，下载地址：pyCheetah，下载之后解压到 %PYTHON_BIN%\Lib\site-packages 目录下即可。

Lua 绑定

首先，跟写普通 C++ 程序一样，我们先写一个要导出的 C++ 类 MyClass。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
//MyClass.h
class MyClass
{
public:
	MyClass(int a, int b);
	~MyClass();
	int excute();

private:
	int a;
	int b;
};

//MyClass.cpp
#include "MyClass.h"

MyClass::MyClass(int a, int b)
{
    this->a = a;
    this->b = b;
}

MyClass::~MyClass()
{
}

int MyClass::excute()
{
    return a + b;
}

接下来就可以准备导出这个类了，使用的是 tools/tolua/genbindings.py 以及每个类对应的 ini 文件，这个 python 脚本可以导出 cocos2d-x 中的所有类，我们可以修改这个脚本，添加我们自定义的类，也可以模仿这个脚本另外写一个脚本，然后执行我们自己写的这个脚本。为了防止破坏源代码，我们使用第二种，把 genbindings.py 复制一份，命名为 genbindings_myclass.py，再把 cocos2dx.ini 复制一份，命名为 myclass.ini。在引擎源码下创建一个 custom 目录，然后把 myclass.ini 和 C++ 源文件统一放在这个目录下，而 genbindings_myclass.py 则仍放在 tools/tolua 目录下，这样改动最小。

1
2
3
4
5
6
7
8
9
10
|-cocos2d-x-3.x
    |-cocos
        |-custom
            |-MyClass.h
            |-MyClass.cpp
            |-myclass.ini
            |-auto
    |-tools
        |-tolua
            |-genbindings_myclass.py

修改 genbindings_myclass.py：

  • tolua_root 为包描述文件 myclass.ini 的路径，即 project_root/cocos/custom；
  • output_dir 为生成文件的路径，我们放在 project_root/cocos/custom/auto 目录下；
  • cmd_args 指定使用的配置文件以及导出的文件名，这是一个 table，可以指定多个 ini 配置文件，一个配置文件可以配置一个类或多个类，格式为 "ini_file" : ("section", "output_file")。这里我们只需要一个 myclass.ini，section 为 myclass，在 myclass.ini 的第一行定义，导出的文件名为 lua_myclass_auto。
1
2
3
4
# genbindings_myclass.py
tolua_root = '%s/tools/tolua' % project_root
output_dir = '%s/tests/custom/auto' % project_root
cmd_args = {'myclass.ini' : ('myclass', 'lua_myclass_auto')}

修改 myclass.ini：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# section，与上面 cmd_args 配置的一致
[myclass]

# 固定前缀，会加在导出函数的前面
prefix = myclass

# 导出的类所在命名空间，在 lua 层使用时需要用到，不写也行，表示在全局空间
target_namespace = cc

# 要导出的 c++ 类头文件路径
headers = %(cocosdir)s/tests/custom/MyClass.h

# 要导出的类名
classes = MyClass

skip =
abstract_classes =

总结一下就是创建了 genbindings_myclass.py 和 myclass.ini 这两个文件，接下来在 tools/tolua 文件夹下打开命令行，输入 python genbindings_myclass.py。 如果没错误，将在 tests/custom/auto 目录生成相应的文件。

1
2
3
4
5
6
7
8
9
10
11
12
|-cocos2d-x-3.x
    |-cocos
        |-custom
            |-MyClass.h
            |-MyClass.cpp
            |-myclass.ini
            |-auto
                |-lua_myclass_auto.hpp
                |-lua_myclass_auto.cpp
                |-api
                    |-MyClass.lua
                    |-lua_myclass_auto.lua

如果报错，检查一下 genbindings_myclass.py 和 myclass.ini 有没有写错，特别是源文件路径 headers 和 目标文件 output_dir。还有就是 python，pyyaml 和 pyCheetah 是不是全装的 32 位，还有 python 环境变量是否配置对，当然 MyClass.h 和 MyClass.cpp 肯定也不能有错误。

测试

新建一个 lua 项目，把 MyClass.h, MyClass.cpp, lua_myclass_auto.hpp, lua_myclass_auto.cpp 这四个文件拷到项目中，然后打开 AppDelegate.cpp，添加下面内容。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#include "lua_myclass_auto.hpp"
//...

bool AppDelegate::applicationDidFinishLaunching()
{
    //...
    lua_State* L = engine->getLuaStack()->getLuaState();
    lua_module_register(L);

    //register custom function
    register_all_myclass(stack->getLuaState());

    //...
}

register_all_myclass 在 lua_myclass_auto.hpp 中声明，所以要引入这个头文件，在 lua_myclass_auto.cpp 中实现，我们可以看看这个函数，

1
2
3
4
5
6
7
8
9
10
11
12
TOLUA_API int register_all_myclass(lua_State* tolua_S)
{
	tolua_open(tolua_S);

	tolua_module(tolua_S,"cc",0);
	tolua_beginmodule(tolua_S,"cc");

	lua_register_myclass_MyClass(tolua_S);

	tolua_endmodule(tolua_S);
	return 1;
}

总的来说就是打开 tolua，把 c++ 层的函数注册到 lua 环境中，之后就可以在 lua 中直接使用这些函数了。具体的可以看我这篇文章tolua 用法。

接下来打开 src/app/views/MainScene.lua，开始测试我们的例子，

1
2
3
4
5
6
7
8
9
10
11
12
local MainScene = class("MainScene", cc.load("mvc").ViewBase)

function MainScene:onCreate()
	local test = cc.MyClass:new(10, 20)
	local num = test:excute()
	local str = "Hello World" .. num
	cc.Label:createWithSystemFont(str, "Arial", 40)
	:move(display.cx, display.cy)
	:addTo(self)
end

return MainScene

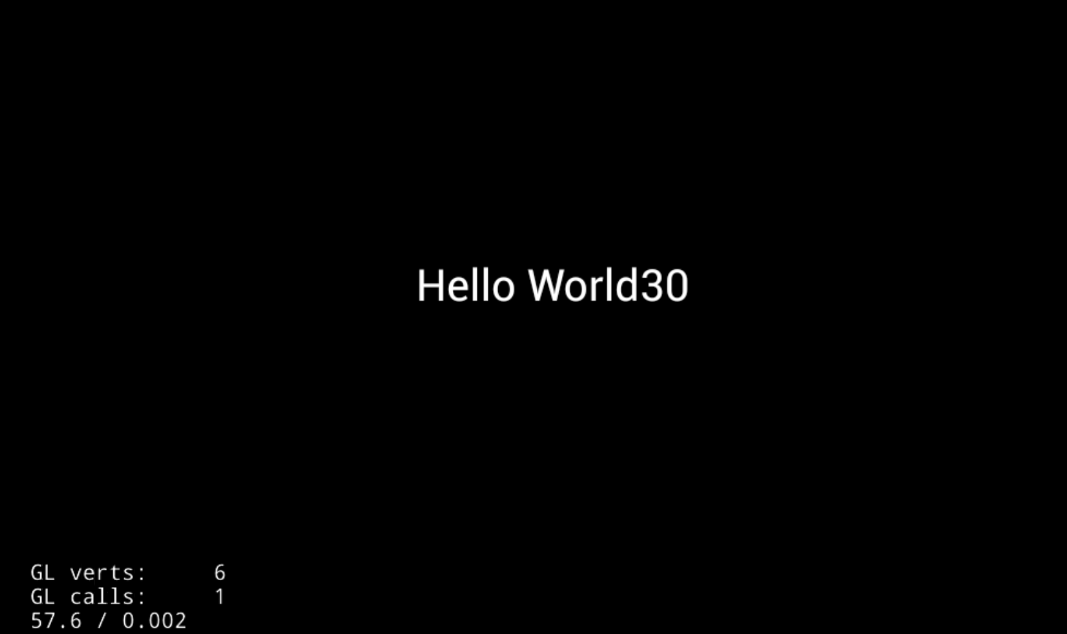

这里我们创建 MyClass 的一个实例，然后调用其 excute 方法；注意我们前面导出的时候定义其命名空间为 cc，所以这里要写 cc.MyClass，否则会报错。接下来就是见证成果的时候了，编译运行项目，看到下面结果就表示大功告成了。

tolua 应用

常见问题

1. NDK 版本不对

1
2
3
4
5
6
====
Errors in parsing headers:
1. <severity = Fatal,
    location = <SourceLocation file '/home/xxx/NDK/platforms/android-14/arch-arm/usr/include/android/log.h', line 70, column 10>,
    details = "'stdarg.h' file not found">
====

如果出现这个错误，是因为 NDK 工具链 llvm 匹配不上，最简单直接的办法就是换一个版本的 NDK，通常是使用了版本太高的 NDK 才会出现，比如我之前电脑上装了 r10 和 r20 两个版本，不知道什么时候环境变量设成了 NDK_ROOT = D:\Android\android-ndk-r20，把它换成 NDK_ROOT = D:\Android\android-ndk-r10e 就行了。注意要删掉 tools/tolua/userconfi.ini，然后重启终端再执行就可以了。

2. 类名、头文件路径写错

TranslationUnitLoadError: Error parsing translation unit.

如果报这个错，检查一下类名有没有写错，头文件路径是否正确。

<!https://www.jianshu.com/p/48a6fb7123ee>

3. 命名空间解析不了

Exception: The namespace (flash::FlashSpriteFrame) conversion wasn't set in 'ns_map' section of the conversions.yaml

其实这个报错信息很明显了，在 conversions.yaml 的 ns_map section 中没找到这个命名空间的映射。也就是说如果定义了新的命名空间，不仅要在 ini 文件中定义 target_namespace 和 cpp_namespace 这两个字段，还要在 conversions.yaml 中定义这两个命名空间的映射关系，格式为 "cpp_namespace::": "target_namespace."。

4. 脚本工作目录错误

No option 'cxxgeneratordir' in section: 'DEFAULT'，报这个错主要是没有进入到脚本所在的目录去执行脚本，有些配置路径就不对了。

to be continue…
